상세 정보 |
|||
사용법: | 힘, 배급 변압기 | 코일 수: | 단권 변압기, 두 배 감기 |
---|---|---|---|
단계: | 3, 단 하나 | 빈도: | 50/60Hz |
물자: | 구리, amorphmos 합금 | 입력 전압: | 11kv/10.5kv/10kv/6.3kv/6kv |
효율성: | 높은 능률 | 색깔: | 빨간 |
하이 라이트: | 던지기 수지 건조한 유형 변압기,마른 주조수지변압기 |
제품 설명

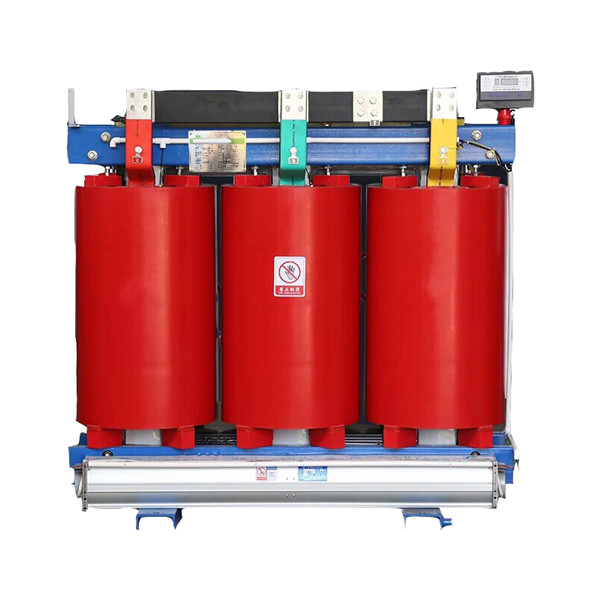

유리한 가격과 실내 건식 변압기 3kV 6kV10 KV 35 킬로볼트 전압 파워 전기 변압기 감소
·Product 도입
트랜스는 장치입니다 어느 USES AC 전압을 바꾸기 위한 전자 유도의 원리. 주성분은 일차줄토리, 이차코일과 철심입니다.주요 기능 : 전압 전환, 전류 변환, 임피던스 변환, 차단, 전압 안정화, 기타 등등.
건식 변압기는 큰 단락 저항, 작은 유지 관리 일, 높은 가동 효율, 소형과 저소음이라는 유리한 입장에 있으며, 그것이 일반적으로 방화와 방폭을 위한 높은 요구와 곳에서 사용됩니다. 이 유형 변압기는 넓게 국부 조명, 고층 건축물, 공항, 플랫폼, CNC 기계류와 다른 사람에서 사용됩니다. 그것의 냉각 방식은 (한 자랭식)과 강제 공기 냉각 (AF)로 분할됩니다. 트랜스는 자랭식 하에 정격용량 하에 오랫동안 끊임없이 작동할 수 있습니다. 트랜스의 생산 능력은 강제 공기 냉각 하에 50%까지 증가할 수 있습니다. 그것은 간헐적 과부하 운전 또는 비상 과부하 운전에 적합합니다. 의미 심장하게 부하 손실과 임피던스 전압 증가에 당연할 때 과적하고, 그것이 오랫동안의 연속적인 과부하 운전에 적합하지 않습니다.
주요 상술 :
1. 전압 클래스 : 6-35KV
2. 전압 변동률의 모델 : 꺼짐 상태 자극 또는 부하시 탭전환장치
3. 태핑 범위 : 5%, 2x2.5%,
4. 전력량 : 10-4000kVA
5. 주파수 : 50Hz 또는 60HZ
6. 단계 번호 : 단일 상 또는 3상
7. 벡터 그룹 : Yyn0 또는 Dyn11
8. 임피던스 전압 : 4~8%
9. 서비스 상태 : 40oC 보다 또는 고객들의 것에 따르면 더 요구조건이 아니라 100% 상대 습도, 대기 온도
10. 냉각의 타입 : 또는 AF
11. 보호 클래스 : IP00, IP20, IP23
12. 절연 계급 : F/F
정규 사용 상태 :
해발은 1000m보다 낮습니다 ;
최상위 대기 온도 +40oC ;
가장 높은 일일 평균 항공 temperature+30oC ;
가장 높은 연평균 대기 온도 +20oC ;
로베스트 야외 공기 온도 -5oC.
10/0.4kV 건식 변압기 기술적인 매개 변수 (에너지 효율의 두 번째 수준)
평가됩니다 능력 (kVA) |
전압 조합 | 연결됩니다 그룹 라벨 |
무부하 손실 (W) |
로드 손실(W) | 무부하 current(%) |
임피던스 전압 (%) |
음성 힘 수준 (dB) |
외관 크기 (L x w x h) |
전체 중량 (킬로그램) |
||||
높은 것 전압(kV) |
도청 범위 |
로우 전압 (kV) |
|||||||||||
130' C(B) | 155' C(F) | 180' C(H) | |||||||||||
100' C | 120' C | 145' C | |||||||||||
30 | 6 6.3 6.6 10 10.5 11 |
±2 X 2.5 ±5 |
0.4 | Dyn11 | 150 | 670 | 710 | 760 | 0.6 | 4.0 | 57 | 900 X 900 X 800 | 300 |
50 | 215 | 940 | 1000 | 1070 | 0.6 | 955 X 900 X 900 | 350 | ||||||
80 | 295 | 1290 | 1380 | 1480 | 0.6 | 58 | 985 X 950 X 960 | 400 | |||||
100 | 320 | 1480 | 1570 | 1690 | 0.6 | 1035x1250x980 | 450 | ||||||
125 | 375 | 1740 | 1850 | 1980 | 0.6 | 59 | 1060x1280x1000 | 500 | |||||
160 | 430 | 2000 | 2130 | 2280 | 0.6 | 1120x1320x1050 | 680 | ||||||
200 | 495 | 2370 | 2530 | 2710 | 0.5 | 60 | 1135x1330x1105 | 770 | |||||
250 | 575 | 2590 | 2760 | 2960 | 0.5 | 1170x1330x1165 | 900 | ||||||
315 | 705 | 3270 | 3470 | 3730 | 0.5 | 62 | 1185x1360x1225 | 1010 | |||||
400 | 785 | 3750 | 3990 | 4280 | 0.4 | 1210x1380x1300 | 1205 | ||||||
500 | 930 | 4590 | 4880 | 5230 | 0.4 | 63 | 1245x1400x1380 | 1400 | |||||
630 | 1070 | 5530 | 5880 | 6290 | 0.4 | 63 | 1295x1410x1355 | 1515 | |||||
1040 | 5610 | 5960 | 6400 | 0.3 | 6.0 | 63 | 1295x1410x1355 | 1515 | |||||
800 | 1210 | 6550 | 6960 | 7460 | 0.3 | 65 | 1375x1450x1480 | 1880 | |||||
1000 | 1410 | 7650 | 8130 | 8760 | 0.3 | 1430x1480x1525 | 2170 | ||||||
1250 | 1670 | 9100 | 9690 | 10300 | 0.25 | 67 | 1480x1500x1570 | 2525 | |||||
1600 | 1960 | 11000 | 11700 | 12500 | 0.25 | 1500x1520x1710 | 2980 | ||||||
2000 | 2440 | 13600 | 14400 | 15500 | 0.20 | 69 | 1570x1550x1735 | 3480 | |||||
2500 | 2880 | 16100 | 17100 | 18400 | 0.20 | 1625x1600x1825 | 4080 | ||||||
1600 | 1960 | 12200 | 12900 | 13900 | 0.25 | 8.0 | 67 | 1500x1520x1710 | 2980 | ||||
2000 | 2440 | 15000 | 15900 | 17100 | 0.20 | 69 | 1570x1550x1735 | 3480 | |||||
2500 | 2880 | 17700 | 18800 | 20200 | 0.20 | 1625x1600x1825 | 4080 |
기록 : 끊임없이 갱신된 제품 때문에, 테이블에서 형상치와 제품 중량은 약간의 변화가 미안하지만, 명령할 때 외모 치수표를 제공하는 것을 참조하게 할 것입니다.
관심 :
1. 지불조건 : 우리는 출하 전에 TT,30% 저장고와 지불 70%를 받아들입니다.
2. 배달 시간 : 보통 그것은 약 15-20일이 걸릴 것입니다.
기록 : 끊임없이 갱신된 제품 때문에, 테이블에서 형상치와 제품 중량은 약간의 변화가 미안하지만, 명령할 때 외모 치수표를 제공하는 것을 참조하게 할 것입니다.
3. 패키지의 표준 : 보통 보호를 위한 강한 우드 사건을 이용하세요.
우리의 서비스 :
1. 안에 판매 기간 전에 신속한 응답은 당신이 오더를 얻었을 수 있도록 도와 줍니다.
2. 생산 시간에 훌륭한 서비스는 당신에게 우리가 만든 각각 단계를 알려드렸습니다.
3. 믿을 만한 품질은 판매 두통 뒤에 당신을 해결합니다.
4. 오랜 기간 질 보증은 당신이 망설이며 말하지 않고 구입할 수 있다는 것을 보증합니다.
